為確保各種應用, 品質, 效率等需求, 鼎信光電設計出各種不同的光路徑機構以符合客戶的需求。

公司產品的五個編碼,用來區分不同的光程路徑設計。簡述如下:

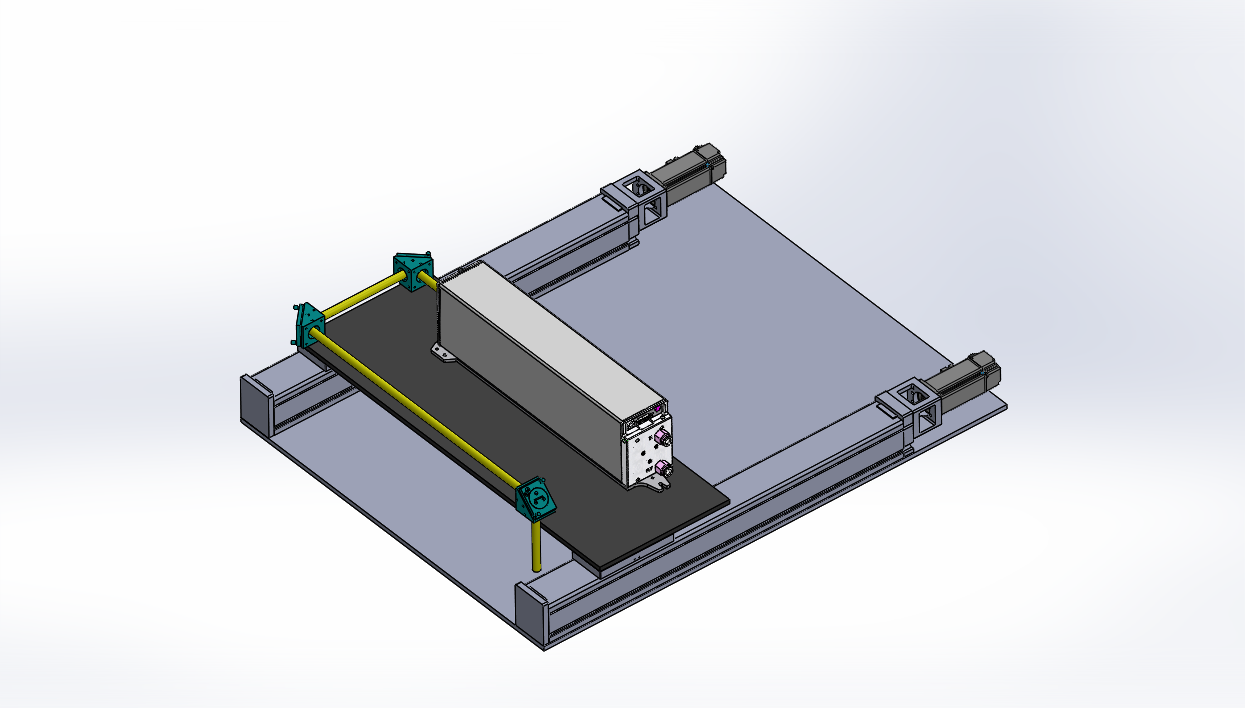

1. F 馳光式設計(Flying Optics) :光路徑透過多片鏡片達成,系統容易維護。惟聚光點的大小,易因加工距離改變。





2.B 定光式設計 : 雷射光源固定,聚光點的大小及品質較一致。

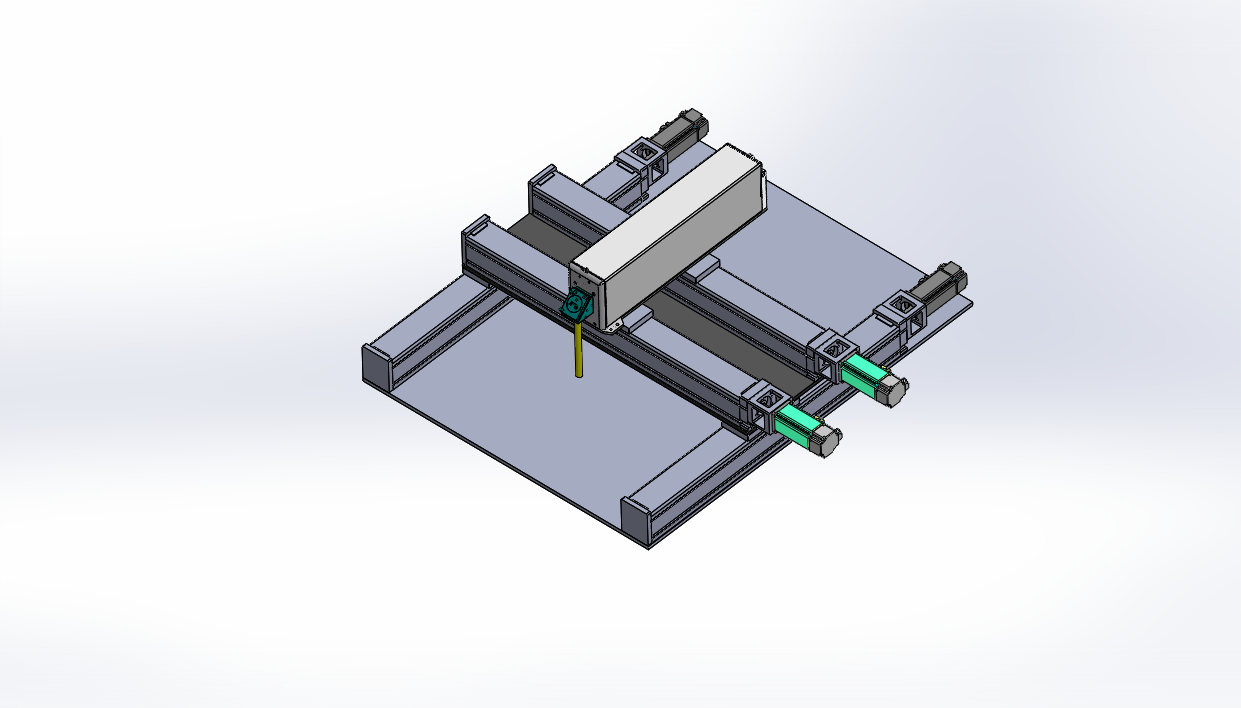

   2.1 組態一  - 龍門式:雷射頭架於XY 軸上。

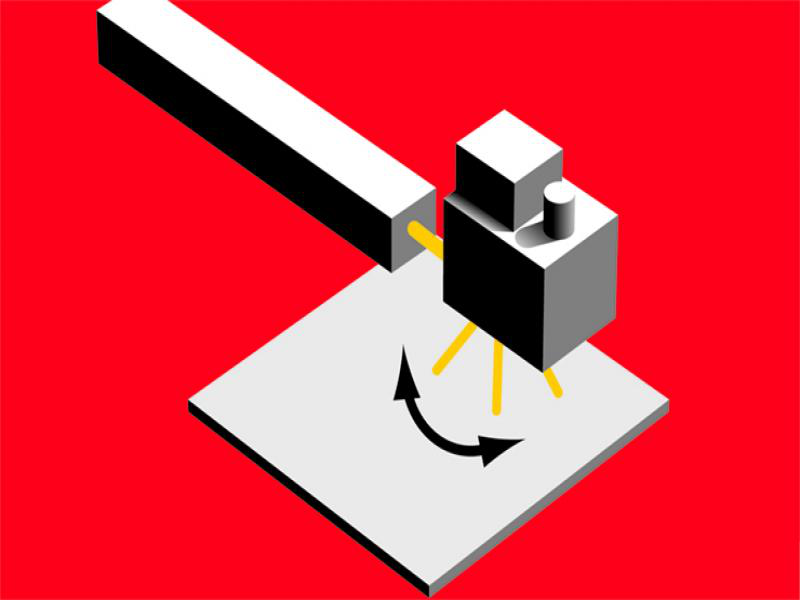

  2.2 組態二  - 振鏡式: 雷射透過振鏡及光學調焦方式,於材料上加工。

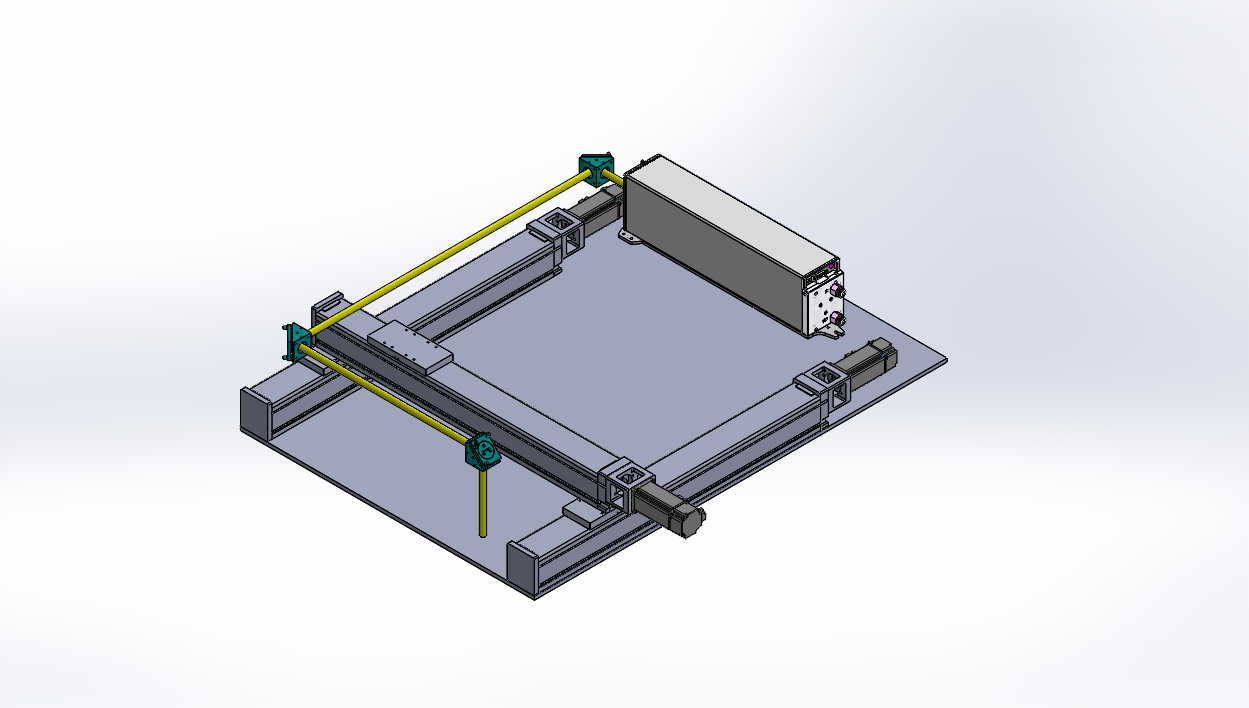

3. H 半馳光設計(Half Flying-Optics)  :光點品質介於馳光式及定光式之間.




例如 :  第二碼M 表外銷品, T 表內銷品


範例一 : ATCSH-400R-250130 代表 400W 金屬管射頻(R)二氧化碳雷射切割機(C)系統, 加工範圍 250x130cm , 採用滾珠螺桿(S), 半馳光設計(H)

範例二 :
ATCSH-300P-250130 代表用脈衝( Pulse) 式, 300瓦二氧化碳雷射系統, 加工範圍 250x130cm , 採用滾珠螺桿(S), 半馳光設計(H)

範例三 :  ATCBF-100R-130090 代表100瓦金屬管射頻(R)二氧化碳雷射切割機系統(C). 加工範圍 130x090cm , 採用皮帶驅動(B) 馳光式光程設計(F).

範例四:  ATMNB-20F-000000 代表 20瓦光纖雷射,  M 代表標印系統Marking,  No 表無XY 平台,  B 代表定光設計.
          如是 ATSB-20F-030030 代表 20W 光纖雷射F, 標印系統 Marking, 採用滾珠螺桿 Ball-Screws驅動 X-Y 平台, 平台位移範圍  030x030cm ,  B 定光式設計. (鏡頭加工範圍取決於振鏡選用的聚焦鏡頭)

範例五 : ATPLB-20F-060060 代表 20W 光纖雷射F,大範圍圖案成型系統 Patterning system, 機器加工範圍 060x060cm ,  採用線性馬達驅動 Linear-Motor,  B 定光式設計.
